Tanım

• UNI 9006 haddelenmiş alüminyum köşeler ve 23 mm kalınlığında paneller ile 6/10 galvanizli sacdan yapılmış, birbirinden taş yünü ile izole edilmiş yapı.

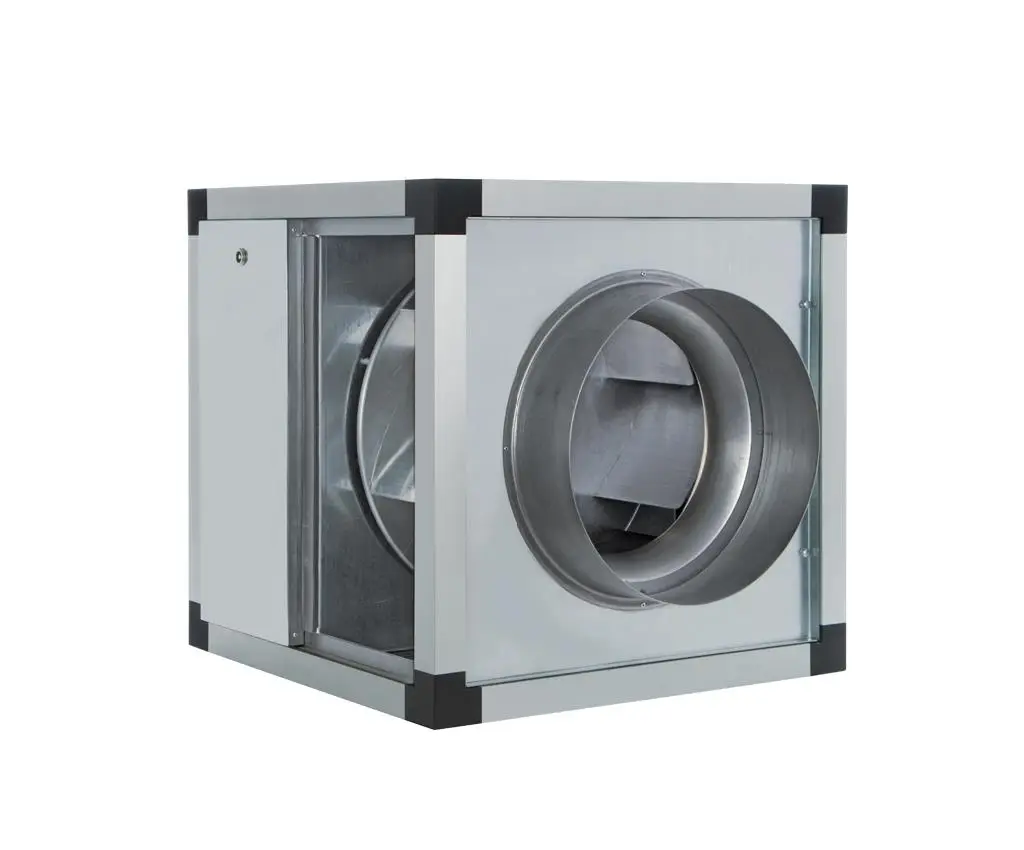

• Dairesel kesitli emiş ağzı.
• Özel aksesuarlı dairesel çıkış imkanı ile dikdörtgen kesitli çıkış çıkışı.
• 560 mm nominal çap.
• Bir bilyeli yatak desteğine monte edilmiş, hava akışının dışında konumlandırılmış ve çarktan metal bir panel ile ayrılmış şaftlı 1 vitesli üç fazlı güç AC motor.
• Kendi kendini temizleyen arka kanatlara sahip, dinamik olarak dengelenmiş santrifüj çark (ISO 1940 sınıf 6.3).

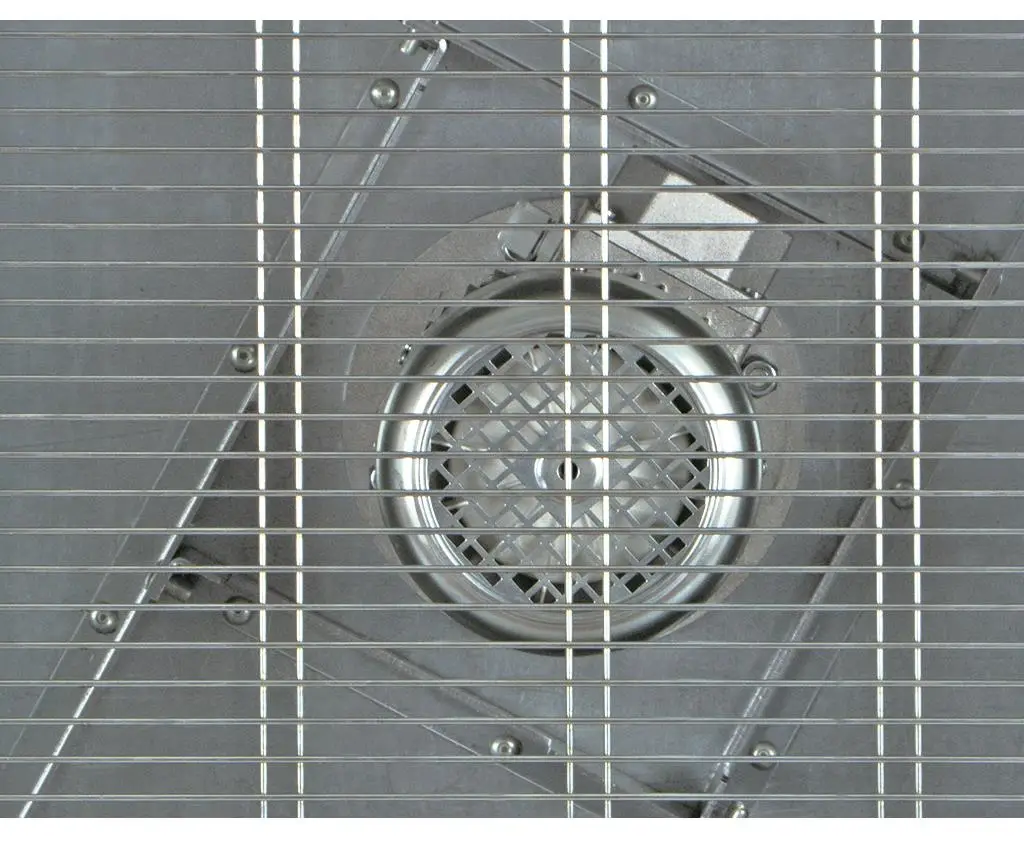

• Motoru korumak için galvanizli çelikten kuş önleyici ızgara.
• Üçgen anahtar kulplu 1 kontrol paneli.
• Drenaj ve drenaj için kör somunlu yoğuşma suyunu toplamak için galvanizli çelik tepsi.
• Çıkarılan hava akışının maksimum sıcaklığı: 120 °C.
• Maksimum ortam hava sıcaklığı: 70 °C (IRT5 11 kod 12857 regülatör ile kontrol edilirse maksimum ortam sıcaklığı 55 °C'ye düşer).
• Vortice regülatörleri ile hız kontrol edilebilir.



• 0,6mm  çinko kaplı çelik gövde.
• 23mm taş yünü ile izolasyon.
• Motor hava akımı dışında süreli 120°C sıcaklığa dayanım.
• Geriye dönük, dinamik olarak dengeli (1940 ISO, 6.3 sınıf) radyal fan.
• Tahliye noktası ve boşaltma için boş somun ile galvanizli çelikten yapılmış yoğuşma tepsisi.
• Opsiyonel hız kontrolü.

• • • 415 V'ta (W) Emilen Güç

      3630
    • Maksimum ortam sıcaklığı Sürekli çalışma (° C)

      50
    • Maksimum giriş havası sıcaklığı (° C)

      120
    • Gerilim (V)

      380-415
    • Maksimum akış hızı (l / s)

      4500
    • Maksimum akış hızı (m³ / h)

      16300
    • Ses gücü Lw

      86.2
    • Maksimum basınç (mmH2O)

      80
    • Maksimum basınç (Pa)

      785
    • Ses basıncı Lp 3m

      65.7
    • devir

      950

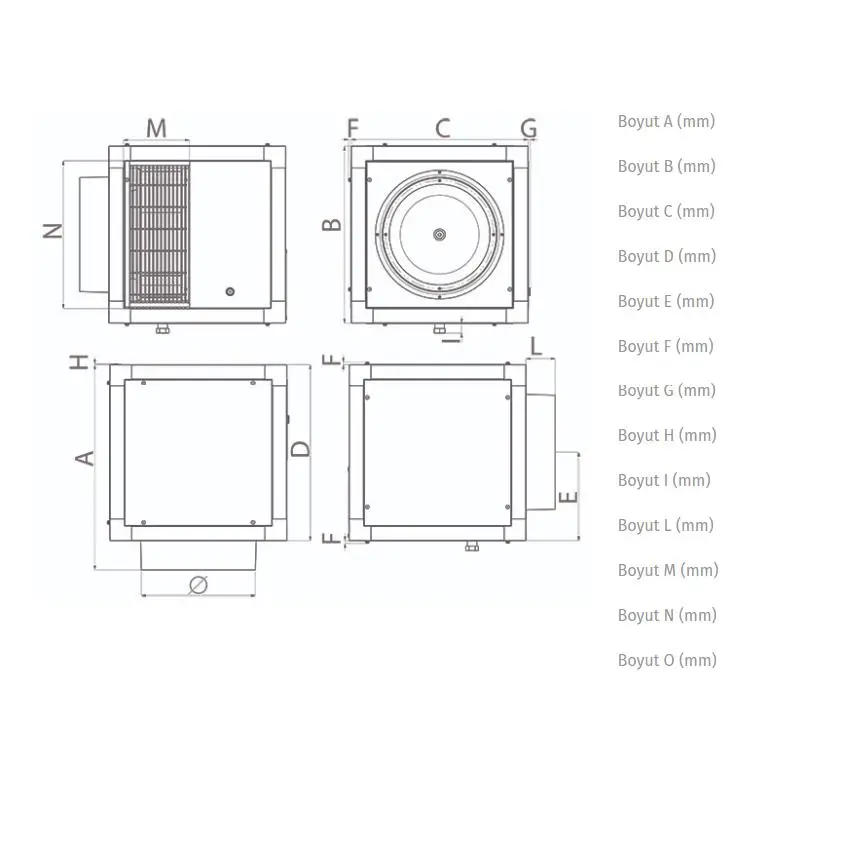

  • Boyut A (mm)

    1092
  • Boyut B (mm)

    1011
  • Boyut C (mm)

    1011
  • Boyut D (mm)

    1011
  • Boyut E (mm)

    506
  • Boyut F (mm)

    8
  • Boyut G (mm)

    6
  • Boyut H (mm)

    3
  • Boyut I (mm)

    28
  • Boyut L (mm)

    82
  • Boyut M (mm)

    408
  • Boyut N (mm)

    930
  • Boyut O (mm)

    Ø 558
